Informacion de pedidos

ROSCADORAS MANUALES – OO-R, 12-R, 11-R y OO-RB (Normas norteamericanas)

	N.º cat.
	Tamaño nominal del tubo (pulg.)
	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Modelo N.º OO-R
(NPT)
Aleación, dcha.	36875	36880	36885	36890	36895	36900	–	–	–
Gran velocidad, dcha.	36935	36940	36945	36950	36955	36960	–	–	–
Gran velocidad para acero inoxidable, dcha.	36965	36970	36975	36980	36985	36990	–	–	–
(NPSM)
Aleación, dcha.	36995	37000	37005	37010	37015	37020	–	–	–
American Petroleum Institute (API), gran velocidad	–	–	83435	68755	68780	–	–	–	–

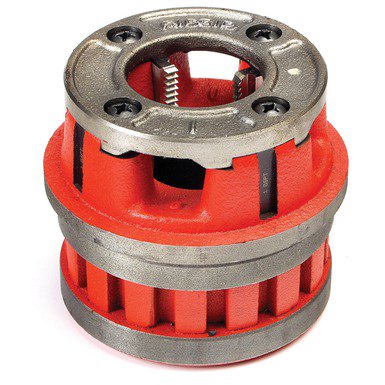

Modelo N.º 12-R
(NPT)
Aleación, dcha.	37375	37380	37385	37390	37395	37400	37405	37410	37415
Gran velocidad, izq.	–	–	–	37435	37440	37445	37450	37455	37460
Gran velocidad, dcha.	37465	37470	37475	37480	37485	37490	37495	37500	37505
Gran velocidad para acero inoxidable, dcha.	37510	37515	37520	37525	37530	37535	37540	37545	37550
Gran velocidad para PVC, dcha.	–	83450	83455	83460	83465	83470	83475	83480	83485
Gran velocidad para tubo revestido de plástico	–	–	–	51857	51862	51867	51872	51877	51882
Aleación para tubo conduit metálico intermedio (IMC), dcha.	–	–	–	92690	92695	92700	92705	92710	92715
(NPSM)
Aleación, dcha.	37555	37560	37565	37570	37575	37580	37585	37590	37595

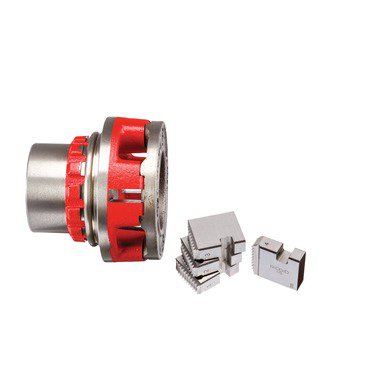

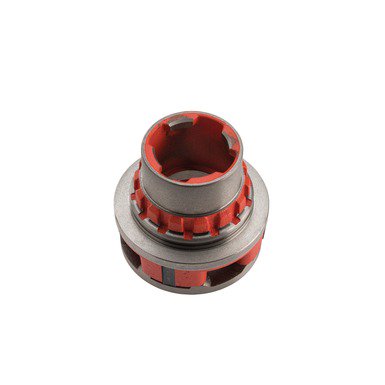

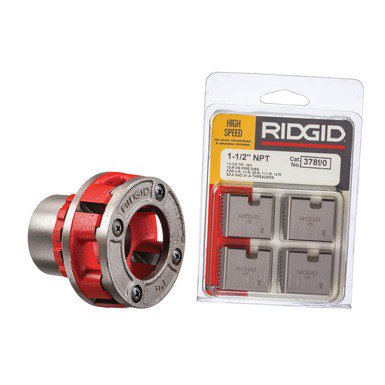

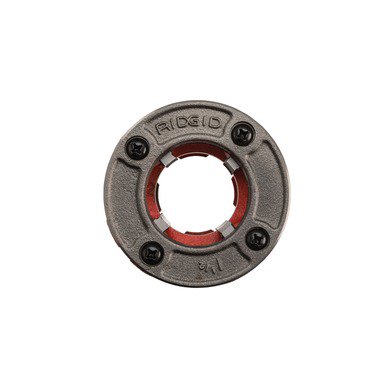

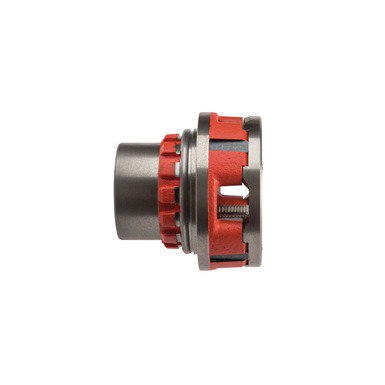

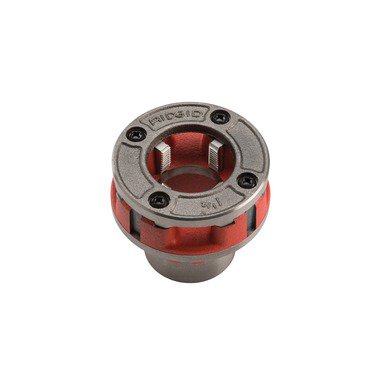

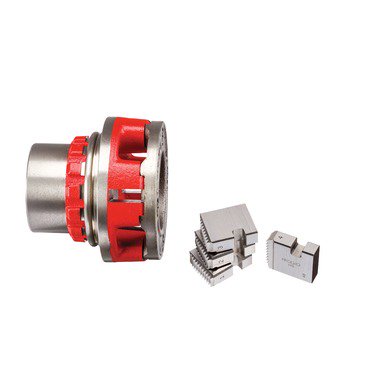

Modelo N.º 11-R
(NPT)
Aleación, dcha.	37025	37030	37035	37040	37045	37050	37055	20923	20943
Gran velocidad, dcha.	37095	37100	37105	37110	37115	37120	37125	20928	20948
Gran velocidad para acero inoxidable, dcha.	37130	37135	37140	37145	37150	37155	37160	20933	20953
(NPSM)
Aleación, dcha.	37165	37170	37175	37180	37185	37190	37195	20938	20958
(UNC)
Modelo N.º 00-RB	1/4 20 TPI	5/16 18 TPI	3/8 16 TPI	7/16 14 TPI	1/2 13 roscas/”	9/16 12 roscas/”	5/8 11 roscas/”	3/4 10 roscas/”	7/8 9 roscas/”	1 8 TPI
Aleación, dcha.	37610	37615	37620	37625	37630	37635	37640	37645	37650	37655
Aleación, izq.	–	–	–	37675	–	–	–	37695	–	–
(UNF)
	28 dientes/”	24 dientes/”	24 dientes/”	20 dientes/”	20 dientes/”	18 dientes/”	18 dientes/”	16 dientes/”	14 dientes/”	14 dientes/”
Aleación, dcha.	37710	37715	37720	37725	37730	37735	37740	37745	–	37755
Aleación, izq.	–	–	–	37775	37780	37785	37790	37795	37800	37805

Si no están resaltados,todos los cabezales roscadores incorporan terrajas seleccionadas y se montan en fábrica. Los cabezales roscadores resaltados deben equiparse con terrajas suministradas. Todos los juegos y roscadoras emparejados constan de cabezales roscadores, conjunto de trinquete, mango de trinquete y terrajas especificadas.

= No es para rosca manual



ROSCADORAS DE TRINQUETE – 00-R, 12-R, 11-R (Normas británicas e internacionales)

	N.º cat.
	Tamaño nominal del tubo (pulg.)
	1/8	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
Modelo N.º OO-R
(BSPT)
Aleación, dcha.	65705	65710	65715	65720	65725	65730	–	–	–
Gran velocidad, dcha.	65765	65770	65775	65780	65785	65790	–	–	–
Modelo N.º 12-R
(BSPT)
Aleación, dcha.	65950	65955	65960	65965	65970	65975	65980	65985	65990
Gran velocidad, izq.	–	–	–	–	–	66020	–	66030	66035
Gran velocidad, dcha.	–	–	–	66040	66045	66050	66055	66060	66065
Aleación para Normas industriales japonesas (JIS), dcha.	–	–	–	92585	92590	92595	92600	92605	92610
(BSPP)
Aleación, dcha.	–	49932	49937	49942	49947	49952	–	49962	49967
Modelo N.º 11-R
(BSPT)
Aleación, dcha.	65550	65555	65560	65565	65570	65575	65580	12553	12558
Alta velocidad, dcha.	–	–	65620	65625	65630	65635	65640	–	–
Gran velocidad, izq.	13028	13033	13038	13043	13048	13053	13058	13063	1306
(BSPP)
Aleación, dcha.	–	–	65680	65685	65690	65695	65700	–	–



Normas británicas e internacionales

	N.º cat.
	Tamaño nominal del tubo (mm)
	20 mm	25 mm	32 mm	40 mm
Modelo N.º 11-R
Organización Internacional de Normalización (ISO) Aleación, dcha.	75005	75010	75015	75020

Si no están resaltados,todos los cabezales roscadores incorporan terrajas seleccionadas y se montan en fábrica. Los cabezales roscadores resaltados deben equiparse con terrajas suministradas.
